環(huán)氧地坪漆施工規(guī)范與施工工藝流程

　　環(huán)氧地坪漆施工時需要保證施工的規(guī)范性，首先需要保證地坪的強度、密封性及防塵性，其次做好施工前的地面檢查，保證地面的平整度及含水量等，做好細節(jié)部位的檢查。環(huán)氧地坪施工包括地坪表面的處理、涂飾強滲封閉涂料、批刮批刮料、涂飾地坪中間層、涂飾地坪面層等流程，下面詳細為大家介紹一番。

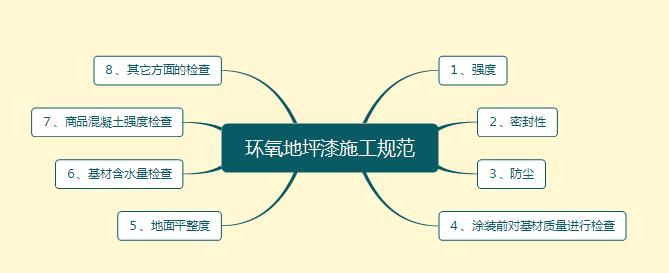

環(huán)氧地坪漆施工規(guī)范

　　１、強度

　　環(huán)氧地坪漆密封固化劑地坪強度可以達到莫氏硬度８—９度，但不是所有的地坪施工后都以此為驗收標準。一般而言，施工后的地坪強度應較原地面有很大提升，低標準是不會起灰、起沙，用非尖銳金屬物劃動不會有傷痕。

　　２、密封性

　　密封性主要體現(xiàn)在對外界污漬、水、油等污染物的抵抗能力。正常的環(huán)氧密封固化劑地坪可以有效阻止污染物的侵入，但不是絕對阻止。施工后的地坪在防污性能方面應該優(yōu)于原地面，含污漬滲透時間和滲透量兩個參數(shù)。

　　３、防塵

　　防止灰塵產(chǎn)生是環(huán)氧地坪漆的低標準，這一點對所有施工過環(huán)氧地坪漆的地面都適用。

　　４、涂裝前對基材質(zhì)量進行檢查

　　以便根據(jù)地面狀況設計合理的涂裝方案和重點采取一些質(zhì)量控制措施。

　　５、地面平整度

　　用２米直尺檢查，記錄間隙值，對地面過高處進行標記，以便重點打磨，對過低處采用砂漿修補。

　　６、基材含水量檢查

　　應向客戶了解商品混凝土已養(yǎng)護多久了，底層有沒有施工防水層，在養(yǎng)護期間的天氣狀況等。一般來說，夏季晴天通風良好時的樓上１４天養(yǎng)護期就可以了，冬季，雨季養(yǎng)護期應長些。一般需約１個月。在施工前采用商品混凝土含水率測量儀對基材含水率進行測量是必要的，對測量點采用如下原則選擇：Ａ、底層（一樓）；Ｂ、靠近門窗或外墻處；Ｃ、局部在商品混凝土并行鑄完工后沾過水的地點；Ｄ、落水管、排水溝等附近。如沒有測量儀。采用薄膜覆蓋法也很有效，要點是薄膜一定不能漏氣并要貼地密封嚴密。

　　７、商品混凝土強度檢查

　　一般用回彈儀來進行商品混凝土的強度。主要檢查商品混凝土表面是否有起砂現(xiàn)象，局部是否有空鼓現(xiàn)象，地面何處有鋼筋類物質(zhì)（機械打磨時如不注意損壞機器），然后一一標注并記錄。

　　８、其它方面的檢查

　　因環(huán)氧地坪施工需要潔凈封閉的涂裝環(huán)境，任何一個細節(jié)的疏忽都可能造成返工或缺陷，造成損失，因而在進場施工前需檢查以下方面：Ａ、門窗是否已完好，屋面、水管等是否有漏水隱患。

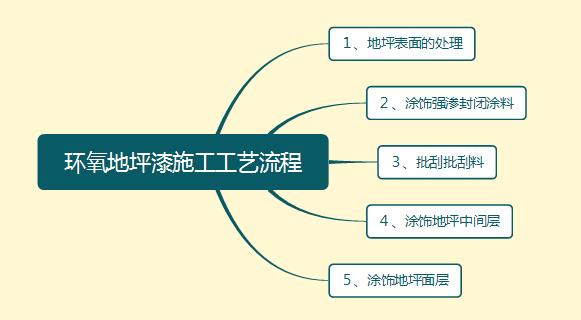

環(huán)氧地坪漆施工工藝流程

　　１、地坪表面的處理

　�。ǎ保┬驴⒐さ墓�業(yè)地坪必須經(jīng)過一定的養(yǎng)護后方可施工，約２８天。

　�。ǎ玻┣宄�表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

　�。ǎ常�徹底清除表面的油污，用克油王清洗劑處理。

　�。ǎ矗┣宄�積水，并使潮處徹底干燥。

　　（５）表面的清潔需用無塵清掃機及大型吸塵器來完成。

　　（６）平整的表面允許空隙為２～２。５ｍｍ，含水量在６％以下，ＰＨ值６～８。

　�。ǎ罚┑仄罕砻娴拇蛎�，需用無塵打磨機來完成，并用吸塵器徹底清潔。

　�。ǎ福�對地坪表面的洞孔和明顯凹陷處應用膩子來填補批刮，實干后，打磨吸塵。

　　２、涂飾強滲封閉涂料

　�。ǎ保┰谔幚砬鍧崱⑵秸�的砼表面，采用高壓無氣噴涂或輥涂，環(huán)氧封閉底涂料１道。

　�。ǎ玻┉h(huán)氧封閉漆有很強的滲透性，在涂刷底漆時應加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內(nèi)部，增強涂層和基層的附著力，其涂布必須連續(xù)，不得間斷，涂布量以表面剛好飽和為準。

　　（３）局部漏涂可用刷子補涂，表面多余的底漆必須在下道工序施工前打磨處理好。

　　３、批刮批刮料

　　在實干（２５℃，約４小時）以后的底漆表面采用兩道批刮膩子的方法，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調(diào)整地面平整度。

　　（１）用７０～１４０目的石英砂和無溶劑環(huán)氧批刮料，作為第１道膩子，要充分攪拌均勻，刮平。此道主要用于增強地面的耐磨及抗壓性能。

　�。ǎ玻┯蒙按�式無塵滾動磨砂機打磨第１道膩子，并吸塵清潔。

　�。ǎ常┯茫玻埃啊�７００目的石英砂和無溶劑環(huán)氧批刮料，作為第２道膩子，要充分攪拌均勻要用于增強地面的耐磨及平整度。

　�。ǎ矗┯蒙按�式無塵滾動磨機打磨第３道膩子，并吸塵清潔。

　�。ǎ担﹥傻滥佔訉嵏梢院螅�如有麻面、裂縫處應先進行修補，然后用平板砂光機進行打磨，使其平整，并吸塵清潔。

　�。ǎ叮┦�英砂使用的目數(shù)由現(xiàn)場工程師根據(jù)地面具體情況而確定。

　　４、涂飾地坪中間層

　　在打磨、清潔后的膩子表面上（２０℃，２４小時）涂飾中間層。

　�。ǎ保┩匡椃椒�可用刷涂、批刮、高壓無空氣噴涂，大面積施工以高壓無空氣噴涂為好。 （噴涂壓力為２０～２５Ｍｐａ）。

　�。ǎ玻┐吮榭墒沟孛娓�趨于平整，更便于發(fā)現(xiàn)地面仍存在的缺陷，以便面層施工找平。

　　（３）此遍還方便甲方對設備安裝等的安排。

　　５、涂飾地坪面層

　�。ǎ保┰谥虚g層實干（２０℃，７天）后，進行環(huán)氧無溶劑地坪面層涂裝，涂裝方法用批刮和高壓無空氣噴涂，但以高壓無空氣噴涂為宜。

　�。ǎ玻┩垦b前應對于中間層用砂袋式無塵滾動磨砂機進行打磨、吸塵。

　�。ǎ常┤缂追皆谥虚g層實干后，先進行了設備的安裝調(diào)試，造成地面形成新的缺陷，應用批刮料找平、打磨，并吸塵、清潔。

　�。ǎ矗┟鎸訃娡亢�，如存在氣泡現(xiàn)象應用消泡滾筒，在地坪上來回滾動，讓其自行流平即可。

　　上述就是對“環(huán)氧地坪漆施工規(guī)范與施工工藝流程”的相關性介紹，希望通過上面的介紹能夠更好的幫助到大家！
